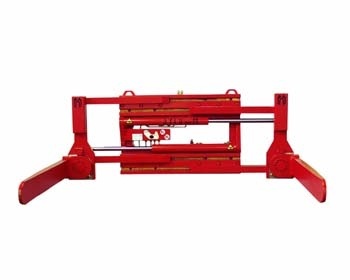

Svěrací čelisti s otočnými vidlicemi o 90° TYP 474.150

Svěrací čelisti s otočnými vidlicemi o 90° TYP 474.150 25_01-2.jpg
Svěrací čelisti s otočnými vidlicemi o 90° TYP 474.150 25_01-2.jpgSvěrací čelisti s otočnými vidlicemi o 90° TYP 474.150 25_02.jpgSvěrací čelisti s otočnými vidlicemi o 90° TYP 474.150 25_03.jpgSvěrací čelisti s otočnými vidlicemi o 90° TYP 474.150 25_04.jpgSvěrací čelisti s otočnými vidlicemi o 90° TYP 474.150 25.jpg
Typ Nosnost zařízení Nosnost vozíku Vyložení Šířka rámu FEM Rozevření B Hmotnost
(kg) P (kg) CC (mm) A (mm) (ISO) min (mm) max (mm) D (mm) H (mm) L (mm) S (mm) CG (mm) (kg)
11L059G1A0001 800 1000 500 850 I 340 1380 100 45 1000 191 198 273
11L059G1A0002 800 1000 500 950 I 440 1680 100 45 1000 191 196 282
11L059G1A0003 800 1000 500 1050 I 540 1980 100 45 1000 191 194 291
11L059G1A0004 800 1000 500 1050 I 240 1380 100 45 1000 191 199 288
11L05AQ2D0001 1200 1400 500 850 II 340 1380 100 45 1000 191 198 273
11L05AQ2D0002 1200 1400 500 950 II 440 1680 100 45 1000 191 196 282
11L05AQ2D0003 1200 1400 500 1050 II 540 1980 100 45 1000 191 194 291
11L05AQ2D0004 1200 1400 500 1050 II 240 1380 100 45 1000 191 199 288
11L05BE2D0002 1400 1900 500 950 II 300 1420 130 50 1000 227 243 397
11L05BE2D0003 1400 1900 500 1050 II 300 1520 130 50 1000 227 238 413
11L05BE2D0004 1400 1900 500 1150 II 530 2080 130 50 1000 227 234 429
11L05BE2D0005 1400 1900 500 1250 II 430 1980 130 50 1000 227 233 434
11L05BE2D0006 1400 1900 500 1050 II 230 1380 130 50 1000 227 237 405
11L05CG2D0001 1700 2100 500 950 II 300 1420 130 50 1000 227 243 397
11L05CG2D0002 1700 2100 500 1050 II 300 1520 130 50 1000 227 238 413
11L05CG2D0003 1700 2100 500 1050 II 230 1380 130 50 1000 227 237 405
11L05D62D0001 1900 2400 500 1050 II 250 1450 150 50 1000 227 220 430
11L05D62D0002 1900 2400 500 1150 II 400 1850 150 50 1000 227 216 445
11L05D62D0003 1900 2400 500 1150 II 200 1450 150 50 1000 227 218 435
11L05D62D0004 1900 2400 500 1250 II 500 2150 150 50 1000 227 213 461
11L05D62D0005 1900 2400 500 1350 II 600 2450 150 50 1000 227 210 477
11L05EY2D0001 2400 2900 500 1050 III 250 1450 150 50 1000 227 220 430
11L05EY2D0002 2400 2900 500 1150 III 400 1850 150 50 1000 227 216 445
11L05EY2D0003 2400 2900 500 1150 III 200 1450 150 50 1000 227 218 435
11L05G03A0001 2700 3500 500 1100 III 430 1800 150 60 1000 274 236 578
11L05G03A0002 2700 3500 500 1200 III 330 1700 150 60 1000 274 232 604
11L05G03A0003 2700 3500 500 1300 III 430 2000 150 60 1000 274 230 622
11L05G03A0004 2700 3500 500 1400 III 530 2300 150 60 1000 274 226 658
  • Maximální pracovní tlak 175 Bar. Součástí dodávky je dvojitý pojišťovací ventil.
  • Přídavné zařízení vyžaduje jednu hydraulickou sekci u vysokozdvižného vozíku.
  • Možnost dodávky s výkyvnými úchopovými plochami, pogumovanými a kompenzačními rameny.

Výpočet zbytkové nosnosti
