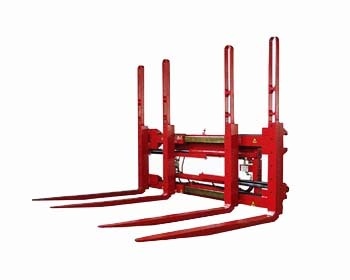

Dvojité stavitelné vidlice TYP 917
| Označení | Nosnost zařízení | Vyložení | Rozevření mezi vidlicemi | H | Posuv | FEM | Vyložení těžiště zařízení | Hmotnost | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| (kg) | CC (mm) | A (mm) | C min (mm) | C max (mm) | (mm) | T (mm) | S (mm) | (ISO) | CG (mm) | Q (mm) | |
| 15REA2A1001 | 2200 | 600 | 1200 | 560 | 1940 | 1460 | 100 | 165 | II | 205 | 480 |
| 15RFB2A1001 | 2500 | 600 | 1200 | 560 | 1940 | 1460 | 100 | 165 | II | 220 | 525 |
| 15RFB3A1001 | 2600 | 600 | 1200 | 560 | 1940 | 1460 | 100 | 165 | III | 210 | 530 |
| 15RHF3A1001 | 3200 | 600 | 1200 | 560 | 1940 | 1460 | 100 | 185 | III | 220 | 635 |
| 15RJV3A1001 | 4000 | 600 | 1400 | 560 | 1940 | 1460 | 100 | 185 | III | 195 | 670 |
| 15RFC3A1001 | 2500 | 1200 | 1400 | 560 | 1940 | 1460 | 100 | 210 | III | 480 | 1050 |
| 15RJ64A1001 | 3600 | 1200 | 1400 | 560 | 1940 | 1460 | 150 | 215 | IV | 435 | 1320 |
| 15RKY4A1001 | 4600 | 1200 | 1400 | 560 | 1940 | 1460 | 150 | 215 | IV | 445 | 13800 |
- Počet požadovaných hydraulických funkcí: 2
- Maximální pracovní tlak: 200 bar
- Na konkrétní požádání lze dodat uvedené přídavné zařízení s odlišnými rozměry než je vyobrazeno.
- Šroubovatelné nosné vidlice jsou zahrnuty v ceně.
- Přídavné zařízení lze na požádání dodat bez semi-integrovaného bočního posuvu.
Rozměry standardních nosných vidlic použitých na přídavném zařízení:
- Provedení ISO (FEM) II : 80 x 40 x 1 150 mm / 80 x 50 x 1 150 mm
- Provedení ISO (FEM) III : 80 x 50 x 1 150 mm / 80 x 60 x 1 150 mm/ 80 x 60 x 2 400 mm
- Provedení ISO (FEM) IV : 80 x 70 x 2 400 mm
